Pasang pelacak, sambungkan, lalu biarkan bekerja.

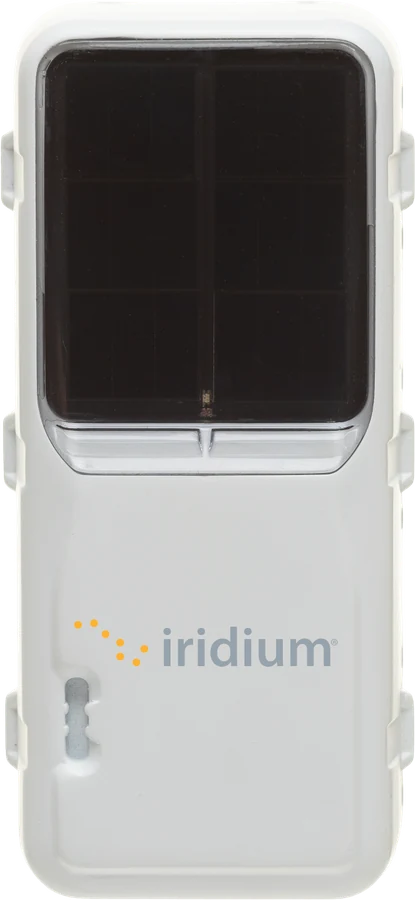

Setiap unit mitra (Tambang darat, PIP, KIP, dan kapal keruk) membawa pelacak satelit Iridium Edge Solar. Panduan ini menjelaskan jalannya data, cara menyambungkan perangkat ke IUPWATCH, cara memasang yang sulit dicopot, sampai berita acara serah terima.
Sekali pasang, bekerja sampai 10 tahun.
- Tidak perlu dichargePanel surya mengisi baterainya sendiri. Tanpa matahari pun masih lapor 2× sehari sampai 5 tahun.
- Sekali pasangDibaut ke rangka unit. Tidak ada kabel, aki, atau konektor yang bisa dicabut.
- Tahan air, lumpur, garamTersegel penuh IP68, diuji MIL-STD-810G dan kabut garam 1.000 jam.
- Lapor dari mana punLewat 66 satelit Iridium, tanpa sinyal seluler, di darat maupun laut.
- Diatur dari jauhInterval lapor diubah lewat satelit tanpa mendatangi unit.
- Siap sensor mesinBluetooth untuk sensor getar: mesin hidup, mati, dan jam kerja.
| Komponen | Estimasi Rupiah | Keterangan |
|---|---|---|
| Perangkat Edge Solar · beli di Indonesia | Rp9,47 juta | harga distributor di Tokopedia: barang sudah di Indonesia, termasuk pajak, gratis ongkir. Acuan utama. |
| Perangkat · impor dari reseller luar | Rp7,0 – 9,8 juta + biaya impor | $389 – $550, belum ongkir, bea masuk, PPN, dan sertifikasi SDPPI: umumnya lebih mahal dari beli di Indonesia |
| Aktivasi SBD | Rp0,3 – 1,2 juta | sekali per perangkat ($15 – $65) |
| Langganan satelit | Rp0,1 – 0,5 juta / bulan | $6 – $30, tergantung paket dan seberapa sering lapor |
| Tahun pertama | Rp11,0 – 17,1 juta | perangkat lokal + aktivasi + 12 bulan |
| Tahun berikutnya | Rp1,3 – 6,4 juta / tahun | langganan saja, tanpa ganti baterai |
| Rata-rata 10 tahun | ±Rp190 – 630 ribu / bulan | seluruh biaya dibagi 120 bulan |
Harga Indonesia: Tokopedia, toko distributor telepon satelit, 1 Oktober 2026. Aktivasi dan langganan masih dari daftar harga reseller luar (kurs $1 ≈ Rp17.900); tanyakan paket dalam Rupiah ke distributor. Belum termasuk bracket dan baut serta sensor getar Bluetooth. Untuk pembelian puluhan unit, minta penawaran volume. Reseller luar: OSAT, Outfitter Satellite, MetOcean, Pulsar, Apollo, GIT Satellite, American Satellite. Foto: Iridium.
Dua sisi harus diatur, baru data mengalir sendiri.
Edge Solar tidak mengirim langsung ke server kita. Setiap laporan naik ke satelit Iridium, turun di gateway Iridium, diterima platform reseller (VAR), lalu diteruskan ke IUPWATCH lewat webhook. Karena itu ada dua tempat yang harus diatur. Mengisi data di admin saja belum cukup.
Platform reseller Iridium
- Aktivasi IMEI dan paket SBD bulanan
- Interval lapor
- Alamat webhook ke IUPWATCH, isi laporan sudah diurai menjadi JSON
Admin IUPWATCH
- Pendaftaran IMEI ke unit
- Mitra, RK, dan blok WIUP
- Sumber status mesin (sensor getar atau akselerometer)
Kalau hanya sisi admin yang diisi, tidak ada data yang masuk. Kalau hanya webhook yang jalan, laporan sampai ke server tetapi ditolak dengan catatan "perangkat belum terdaftar".
Bawa ini sebelum berangkat ke unit.
- Iridium Edge Solar, sudah aktif dan sudah lapor sekali di kantor
- Bracket pelat stainless untuk rangka unit
- Baut stainless kepala anti-maling (torx pin) + mur pengunci, lem ulir
- Segel bernomor (kabel segel atau stiker void)
- Sensor getar Bluetooth yang didukung firmware Edge Solar (bila mesin dipantau)
- Kunci torx pin, bor, kunci pas, kain bersih, air
- HP berkamera untuk foto 4 sisi dan buka IUPWATCH
- Formulir berita acara (halaman terakhir panduan ini)
Lima langkah dari kotak sampai titik muncul di peta.
Salin alamat webhook dari admin
Admin → tab Perangkat Pelacak → kartu Saluran data masuk → bagian Iridium Edge Solar → Salin. Alamat ini rahasia: berikan hanya ke reseller. Kalau bocor, tekan Ganti token lalu kirim alamat baru ke reseller.
Minta reseller mengatur pengiriman
- Aktifkan SBD untuk daftar IMEI yang dibeli.
- Kirim setiap laporan sebagai HTTP POST ke alamat tadi.
- Bila perangkat dibeli lewat Ground Control (Cloudloop): di Cloudloop buka Data → Destinations, tambah HTTP Webhook ke alamat tadi. Pesan Edge Solar dibaca langsung oleh IUPWATCH: posisi GPS, rantai posisi, getaran mulai/berhenti, baterai dan suhu, GPS gagal, serta magnet dipasang atau dilepas.
- Reseller lain: isi sudah diurai (JSON), minimal
imei,lat,lon,time, dan bila adabatteryserta data sensor Bluetooth. Format RockBLOCK (imei,transmit_time,iridium_latitude,iridium_longitude) juga diterima. Setiap kiriman terlihat di admin bagian Laporan masuk terakhir, jadi format reseller bisa langsung dicek. - Interval lapor: tiap 15 sampai 30 menit saat bergerak atau mesin hidup, 1 sampai 2 jam saat diam.
Daftarkan perangkat di admin
Kartu Daftar perangkat unit: jenis Iridium Edge Solar, IMEI 15 digit, jenis unit, nama atau nomor lambung, blok, mitra, RK, dan sumber mesin. Simpan.
Nyalakan dan uji di luar ruangan
Letakkan perangkat di bawah langit terbuka sampai laporan pertama masuk. Di kartu Saluran data masuk muncul "Terakhir menerima … mnt lalu", dan di daftar perangkat kolom Laporan terakhir terisi dengan kondisi normal.
Pasang di unit dan uji mesin
Ikuti bab pemilihan titik dan pemasangan, lalu lakukan uji serah terima. Setelah semua unit di satu blok terpasang, aktifkan Wajib perangkat per blok: sejak tanggal itu, unit yang terlihat satelit tanpa perangkat di dekatnya menjadi alert.
Perangkat harus melihat langit, dan ikut bergerak bersama unit.
GPS, antena satelit, dan panel surya ada di dalam badan perangkat. Titik terbaik adalah bagian tertinggi unit dengan langit terbuka, panel menghadap ke atas, dan sulit dijangkau tangan.
✓ PIP, KIP, kapal keruk
Atap ruang kemudi atau tiang, jauh dari semburan air dan knalpot.
✓ Tambang darat
Tiang atau bagian atas rangka mesin dan pompa yang ikut pindah bersama unit.
✕ Hindari
Di bawah atap atau kanopi, di samping dinding baja, di pondok atau tiang tetap, dan tempat yang mudah dijangkau.
Dibaut, disegel, difoto.
Bracket ke rangka unit
Baut pelat stainless ke rangka di titik yang dipilih. Rangka harus ikut bergerak bersama unit.
Perangkat ke bracket
Label menghadap ke atas, panel surya tidak terhalang apa pun.
Baut anti-maling
Baut stainless kepala torx pin dengan mur pengunci dan lem ulir, supaya tidak bisa dibuka dengan obeng atau kunci biasa.
Segel dan foto
Pasang segel bernomor di baut, catat nomornya, lalu foto dari empat sisi dengan IMEI dan nomor segel terbaca. Kerangkeng pelindung boleh ditambah asalkan berupa jeruji yang tidak menutupi panel.
Bukan hanya di mana, tetapi juga sedang bekerja atau tidak.
Sensor getar Bluetooth dipasangkan ke Edge Solar dan ikut di setiap laporan. IUPWATCH menghitung mesin hidup atau mati sejak kapan, jam kerja hari ini, dan jam kerja tujuh hari.
Tempel di blok mesin atau rumah pompa
Dengan magnet atau baut, di bagian yang tidak panas ekstrem.
Dekatkan ke Edge Solar
Beberapa meter saja. Logam tebal di antara keduanya melemahkan Bluetooth.
Pasangkan sesuai petunjuk reseller
Lalu di admin pilih sumber mesin Sensor getar Bluetooth. Selama sensor belum ada, pilih Akselerometer bawaan Edge Solar dengan perangkat dibaut ke rangka mesin.
Tetapkan ambang getar
Setelah uji lapangan, isi ambang di admin (Aturan pelacakan → Sensor getar), supaya tingkat getar saja sudah cukup untuk menilai mesin hidup.
engine_on / mesin, vibration / getar, engine_hours / jam_mesin, dan sensor_battery.Belum selesai sebelum semua ini tercentang.
- Titik unit muncul di peta IUPWATCH, di dalam RK yang benar
- Kondisi normal di daftar perangkat, laporan terakhir baru
- Bukan posisi kasar (GPS terkunci, bukan hanya posisi satelit)
- Mesin dihidupkan 15 sampai 30 menit, status berubah menjadi hidup
- Mesin dimatikan, status kembali mati
- Segel terpasang, nomor dicatat, foto 4 sisi diambil
- Berita acara ditandatangani teknisi dan mitra
- Wajib perangkat per blok diaktifkan setelah seluruh unit blok terpasang
Centang tersimpan di perangkat ini saja.
Satu stasiun pesisir mendengar semua kapal di sekitarnya.
AIS melengkapi Iridium untuk kapal. Datanya diambil dari stasiun penerima di pelabuhan atau pesisir, bukan dari tiap kapal, tetapi kapal tetap harus punya transponder AIS yang menyala. Setiap kapal mitra didaftarkan sekali dengan nomor MMSI-nya supaya IUPWATCH tahu kapal itu milik mitra mana dan bekerja di RK mana.
| Cara | Kapan dipakai | Yang dibutuhkan |
|---|---|---|
| TCP · server kita menyambung | Stasiun memberi IP dan port (paling disarankan) | IP, port, baris login bila ada. Tersambung ulang otomatis. |
| TCP · stasiun mengirim | Stasiun mendorong data lewat TCP | Port dengar dan IP stasiun yang diizinkan; port dibuka di firewall server |
| UDP · stasiun mengirim | Stasiun mendorong data lewat UDP | Port dengar dan IP stasiun yang diizinkan; port dibuka di firewall server |
| HTTP POST | Stasiun bisa mengirim ke URL | Alamat rahasia per stasiun dari admin |
| aisstream.io | Belum ada stasiun sendiri: jaringan penerima relawan, gratis | API key dari aisstream.io dan area perairan (Bangka Belitung, Kundur & Karimun, atau kotak sendiri) |
aisstream.io hanya mendengar kapal yang dekat dengan penerima relawan. Di sekitar Batam dan Singapura jangkauannya rapat; di perairan Bangka Belitung belum ada penerima relawan per Oktober 2026, jadi hasilnya bisa sedikit atau nol. Kolom Kapal 10 mnt di kartu stasiun menunjukkan hasil nyatanya. Semua kapal yang terdengar, dari sumber mana pun, tampil di dashboard lewat tombol Lalu lintas.
Minta ke pengelola stasiun
Data NMEA 0183 mentah (
!AIVDM) berisi semua kapal dalam jangkauan, cara kirim (idealnya IP dan port TCP), dan izin tertulis pemakaian data. Bila mereka membatasi siapa yang boleh menyambung, berikan IP server IUPWATCH yang tertera di kartu stasiun.Isi di admin dan uji
Tab Perangkat Pelacak → kartu Stasiun penerima AIS. Isi nama, cara, alamat, dan port, lalu tekan Uji koneksi: dalam 10 detik terlihat apakah kalimat AIS masuk.
Daftarkan kapal mitra
Kapal yang terdengar tetapi belum terdaftar muncul di Kapal AIS belum terdaftar. Tekan Daftarkan untuk kapal mitra.
Tidak perlu diisi daya. Cukup dibersihkan.
Bulanan
Lap panel surya dengan air dan kain halus saat inspeksi rutin. Lumpur, debu, dan kerak garam menurunkan pengisian. Jangan pakai sikat kawat.
Setiap kunjungan
Cek segel masih utuh dan nomornya sama, baut masih kencang, tidak ada yang menutupi panel.
Selebihnya
IUPWATCH yang mengawasi: alert senyap kalau perangkat berhenti lapor, sensor tidak terbaca kalau sensor getar hilang. Petugas datang bila ada alert.
Baca gejalanya di admin, lalu cocokkan.
| Gejala di admin | Penyebab | Solusi |
|---|---|---|
| Saluran Iridium: "Belum pernah menerima data" | Webhook belum diatur atau alamat salah | Periksa alamat di platform reseller, salin ulang dari admin |
| Catatan "perangkat belum terdaftar" | IMEI belum didaftarkan atau salah ketik | Daftarkan atau perbaiki IMEI di admin |
| Catatan "tidak ada posisi" | Reseller mengirim pesan mentah atau tanpa GPS | Minta pengiriman JSON yang sudah diurai |
| "Posisi kasar (tanpa GPS)" | GPS belum terkunci, hanya posisi dari satelit | Pindahkan ke titik dengan langit lebih terbuka |
| Kondisi senyap | Tidak lapor melewati batas jam di Aturan pelacakan | Cek fisik: tertutup, dicopot, panel kotor |
| Mesin "belum terbaca" | Sensor belum dipasangkan atau nama kolom berbeda | Cek pairing, tanyakan nama kolom ke reseller |
| Stasiun AIS: "ditolak stasiun" atau "tidak menjawab" | Port tertutup, IP kita belum diizinkan stasiun | Minta pengelola stasiun membuka port dan mengizinkan IP server |
| Stasiun AIS: diam | Stasiun berhenti mengirim atau sambungan setengah putus | IUPWATCH menyambung ulang sendiri; bila tetap diam, hubungi pengelola stasiun |
| aisstream: "menutup sambungan tanpa konfirmasi" | API key salah, dinonaktifkan, atau belum aktif | Buat key baru di aisstream.io, tempel di kartu stasiun, tekan Uji API key |
| aisstream: tersambung, kapal 0 | Tidak ada penerima relawan yang mendengar kapal di area itu | Wajar, bukan kerusakan. Untuk Babel perlu stasiun pelabuhan atau penerima sendiri |
| Alert "magnet dipasang" | Edge Solar sengaja dimasukkan mode senyap dengan magnet | Datangi unit, lepas magnet, periksa segel dan foto |
| Alert "baterai perangkat" di bawah 20% | Panel surya tertutup lumpur, garam, atau terhalang | Bersihkan panel, pastikan tidak di bawah atap |
Iridium Edge Solar dalam angka.
- Daya
- Panel suryabaterai isi ulang + cadangan
- Tanpa matahari
- 2× lapor seharisampai 5 tahun dari baterai cadangan
- Umur pakai
- Sampai 10 tahunsimpan gudang sampai 3 tahun, di bawah 32°C
- Ketahanan
- IP68tersegel penuh, tanpa konektor
- Suhu kerja
- −40 sampai 85°CMIL-STD-810G, kabut garam 1.000 jam
- Ukuran
- 16,4 × 7,1 × 3,3 cm±470 gram
- Sensor
- GPS, akselerometermagnetometer, Bluetooth
- Pengaturan
- Dari jauhlewat satelit, tanpa datang ke unit
- Jaringan
- Iridium SBD66 satelit orbit rendah, seluruh bumi
Sumber: Iridium, halaman produk Edge Solar dan data sheet awal part 5080 (2019). Bracket bawaan, aplikasi konfigurasi, dan daftar sensor Bluetooth yang didukung dikonfirmasi ke reseller saat pemesanan. Perlu sertifikasi SDPPI untuk pemakaian di Indonesia.
Formulir pemasangan pelacak unit.
Cetak dari PDF (halaman terakhir), satu lembar per unit.
Berita Acara Pemasangan Pelacak Unit
| Tanggal dan jam pemasangan | |
|---|---|
| Mitra dan nomor SPK | |
| Blok WIUP dan RK | |
| Jenis unit (Tambang darat / PIP / KIP / kapal keruk) | |
| Nama atau nomor lambung unit | |
| IMEI Iridium Edge Solar (15 digit) | |
| MMSI AIS (bila ada) | |
| Sensor getar (model dan nomor seri) | |
| Nomor segel | |
| Koordinat titik pasang | |
| Titik pasang (atap / tiang / rangka) | |
| Uji: muncul di peta dalam RK · mesin hidup · mesin mati | ☐ ☐ ☐ |
| Foto 4 sisi diambil | ☐ |
| Catatan |
